2021. 7. 24. 16:55ㆍSpringBoot Monitoring

SpringBoot Actuator를 통하여 애플리케이션의 모니터링 정보를 관리하고 Prometheus를 통하여서 Metric 정보를 수집 분석하고 Grafana를 통하여 시각화하는 방법에 대한 기본적인 내용을 정리해보려고 한다.

Spring Boot Actuator

애플리케이션에 대한 모니터링 하고 매트릭 정보를 수집하고 이 정보들을 HTTP 또는 JMX를 통하여서 관리할 수 있다.

Prometheus

매트릭 정보 수집 분석

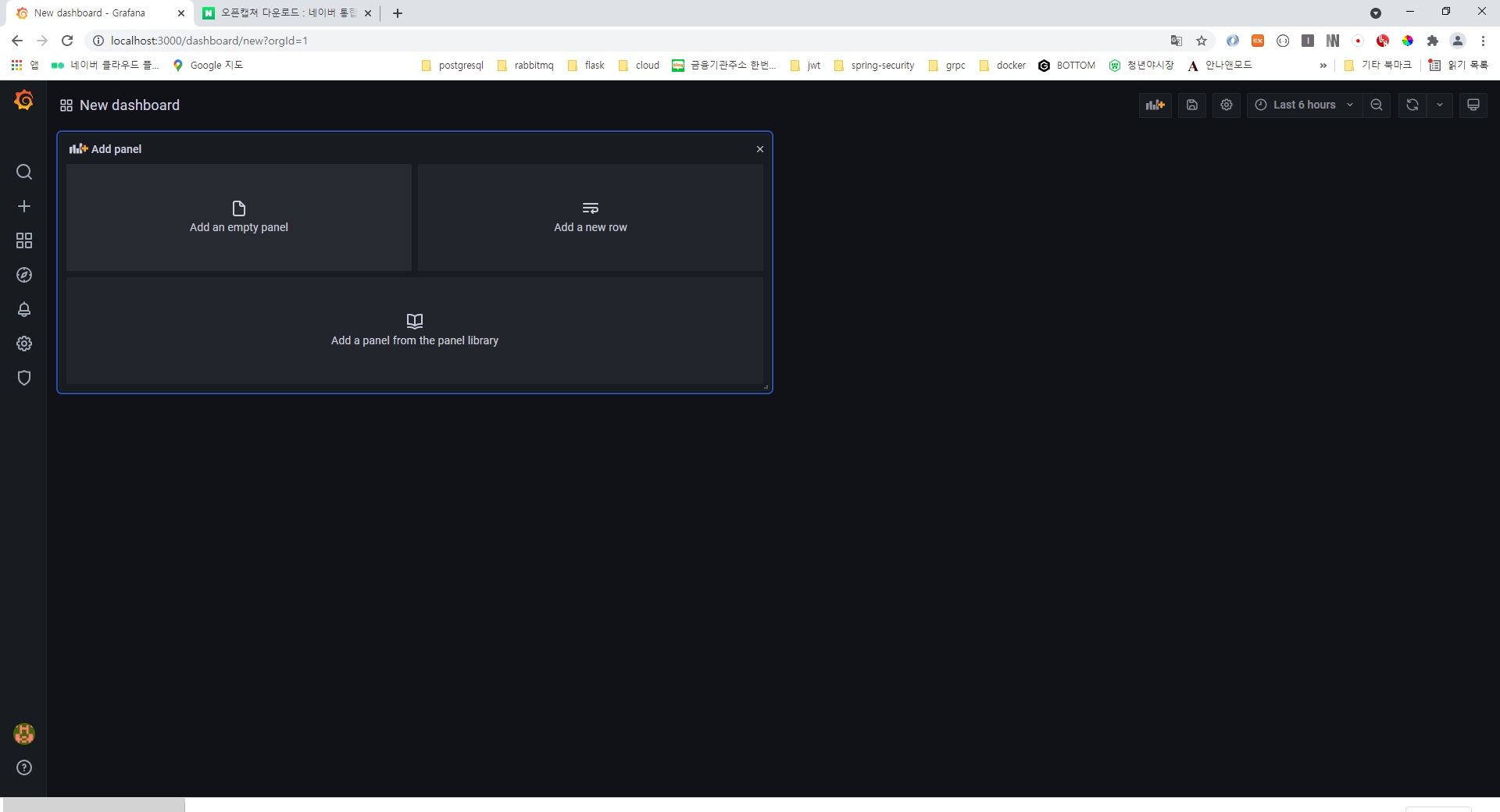

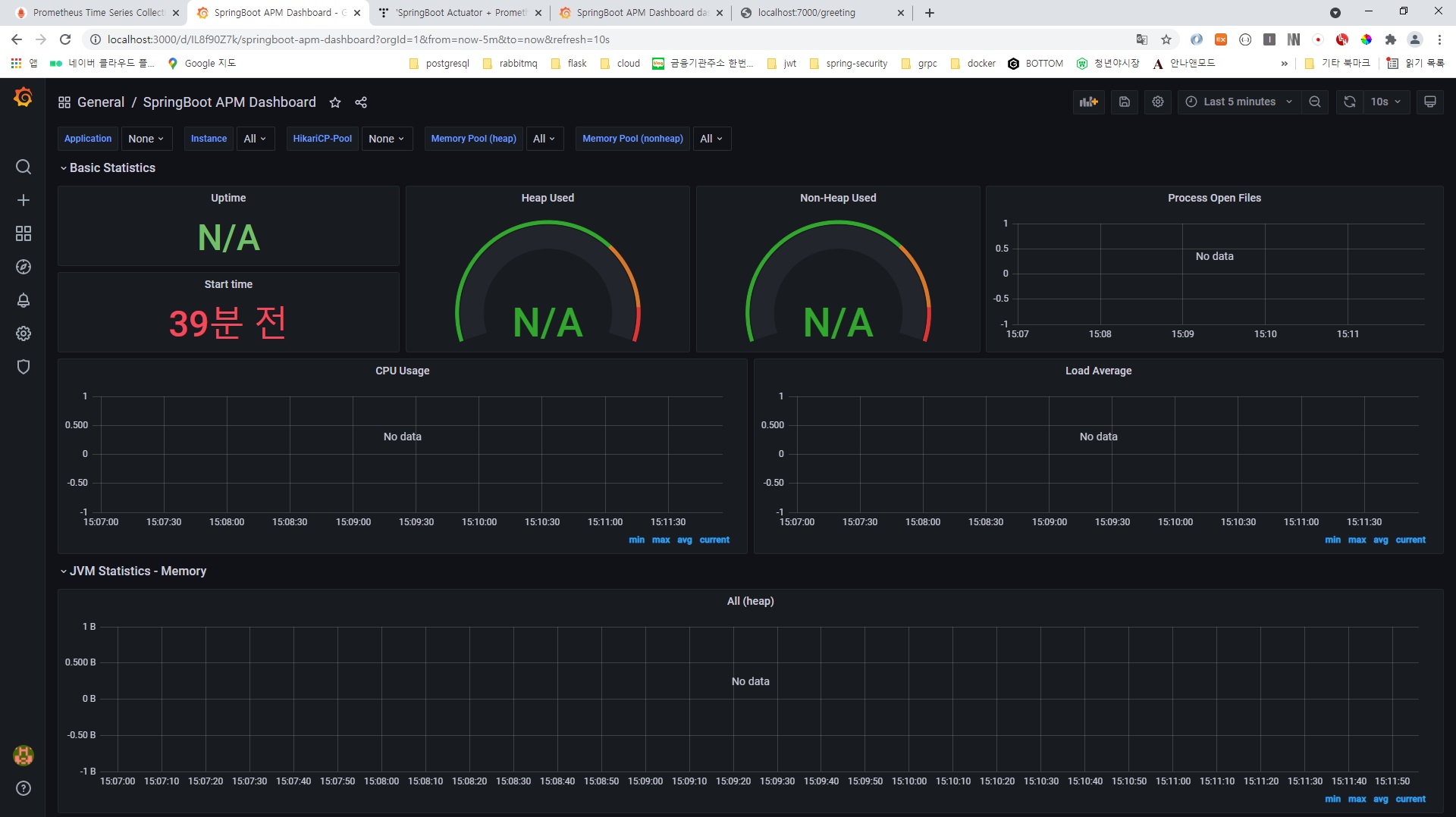

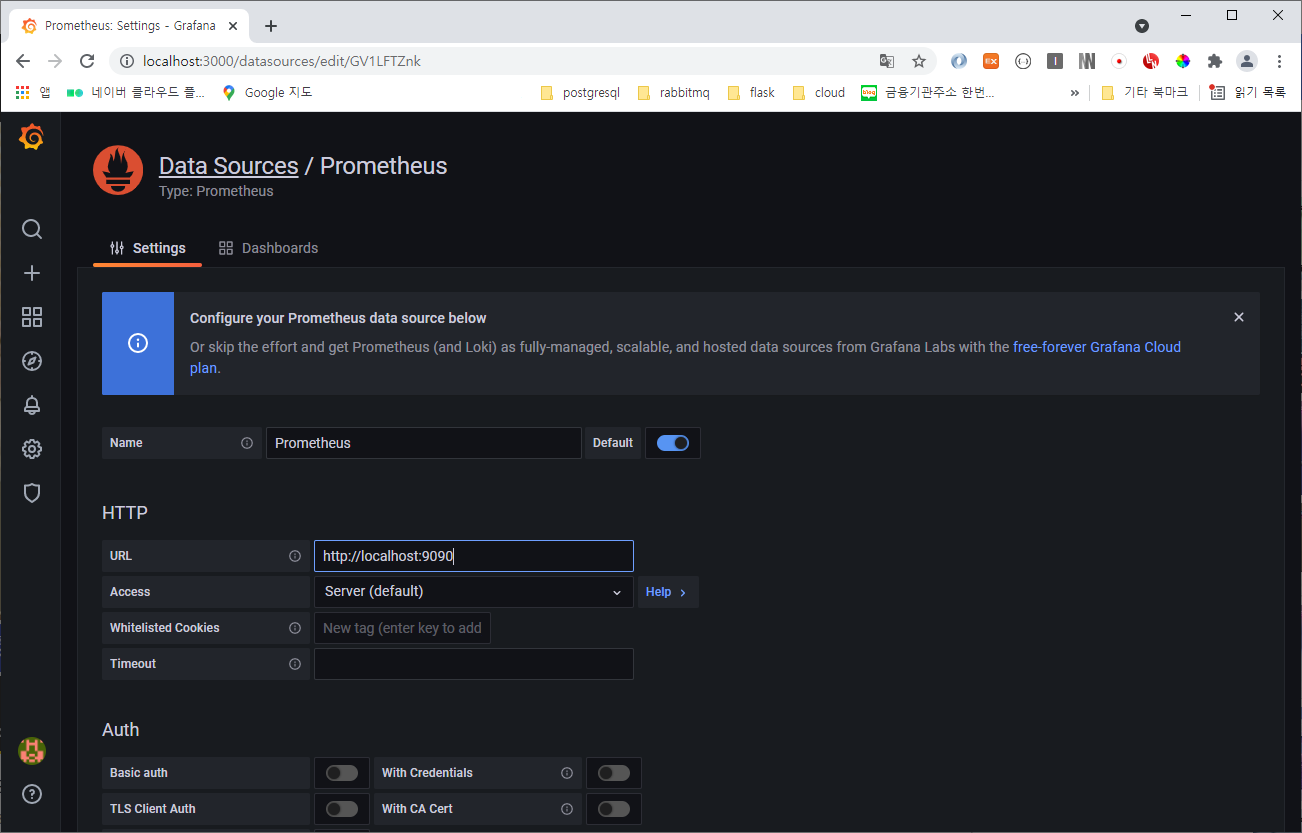

Grafana

시각화

Prometheus와 Grafana를 사용하는 가장 큰 차이점에 대해 생각해보고 찾아봤을 때 아래와 같은 글을 보았다.

with Prometheus primarily on the gathering side and Grafana on the reporting side.

Prometheus는 정보를 수집하고 Grafana는 수집된 정보를 정리하는 쪽에 가깝다 라는 의미로 해석이 되는데 이 말이 Prometheus와 Grafana에 대한 설명을 대표하는 거 같다.

예제 프로그램을 통하여서 Spring Actuator를 통하여 정보를 수집하고 Actuator의 매트릭 정보를 Prometheus를 통하여 수집 분석하고 Grafana를 통하여 시각화하는 방법에 대해 알아보자.

01. 프로젝트 설정

프로젝트 생성 후 위와 같이 설정 파일과 코드를 작성한다.

pom.xml

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"
         xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <modelVersion>4.0.0</modelVersion>

    <parent>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-parent</artifactId>
        <version>2.4.1</version>
    </parent>

    <groupId>com.roopy</groupId>
    <artifactId>spring-boot-monitoring</artifactId>
    <version>1.0-SNAPSHOT</version>
    <description>SpringBoot Actuator + Prometheus + Grafana Example Projects</description>

    <properties>
        <java.version>9.0.4</java.version>
    </properties>

    <dependencies>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter</artifactId>
        </dependency>

        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-web</artifactId>
        </dependency>

        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-test</artifactId>
        </dependency>
    </dependencies>

    <build>
        <plugins>
            <plugin>
                <groupId>org.springframework.boot</groupId>
                <artifactId>spring-boot-maven-plugin</artifactId>
            </plugin>
        </plugins>
    </build>
</project>

application.yml

server:
  port: 7000

spring:
  application.name: spring-data-redis
  output.ansi.enabled: always

위와 같이 프로젝트 구조 작성이 완료되었다면 서버 실행 후 아래와 같이 /greeting 이 호출되는지 확인한다.

02. SpringBoot Actuator

pom.xml 에 actuator dependency 추가

<dependency>
	<groupId>org.springframework.boot</groupId>
	<artifactId>spring-boot-starter-actuator</artifactId>
</dependency>

application.yml 에 설정 추가

management.endpoints.web.exposure.include: '*'
management.endpoint.health.show-details: always

설정 추가 후 서버 재시작

설정이 정상적으로 반영되었다면 Exposing 13 endpoint(s) beneath base path '/actuator' 다음과 같은 메시지를 확인할 수 있다.

메시지 확인이 정상적으로 되었으면 http://localhost:7000/actuator를 호출해본다.

정상적으로 호출되었다면 아래와 같은 json 형태의 데이터가 보일 것이다.

지금까지 Actuator의 주요 기능인 애플리케이션의 정보를 수집하고 HTTP Url을 통하여 정보를 확인할 수 있다는 것을 확인할 수 있었다.

다음으로 Prometheus를 통한 metric 정보 수집 분석에 대해 알아보자.

03. Prometheus

프로그램 다운로드

https://prometheus.io/download/

Download | Prometheus

An open-source monitoring system with a dimensional data model, flexible query language, efficient time series database and modern alerting approach.

prometheus.io

Prometheus 매트릭 정보 등록을 위해서 pom.xml 에 dependency 추가

<dependency>
	<groupId>io.micrometer</groupId>
	<artifactId>micrometer-registry-prometheus</artifactId>
	<version>1.7.1</version>
</dependency>

서버 재기동 후 http://localhost:7000/actuator/prometheus 호출 후 정보 확인

# HELP tomcat_sessions_active_max_sessions
# TYPE tomcat_sessions_active_max_sessions gauge
tomcat_sessions_active_max_sessions 0.0
# HELP jvm_memory_used_bytes The amount of used memory
# TYPE jvm_memory_used_bytes gauge
jvm_memory_used_bytes{area="nonheap",id="CodeHeap 'profiled nmethods'",} 9632768.0
jvm_memory_used_bytes{area="heap",id="G1 Survivor Space",} 9437184.0
jvm_memory_used_bytes{area="heap",id="G1 Old Gen",} 9754160.0
jvm_memory_used_bytes{area="nonheap",id="Metaspace",} 4.155732E7
jvm_memory_used_bytes{area="nonheap",id="CodeHeap 'non-nmethods'",} 1343488.0
jvm_memory_used_bytes{area="heap",id="G1 Eden Space",} 6.6060288E7
jvm_memory_used_bytes{area="nonheap",id="Compressed Class Space",} 5050992.0
jvm_memory_used_bytes{area="nonheap",id="CodeHeap 'non-profiled nmethods'",} 2571904.0
# HELP jvm_buffer_count_buffers An estimate of the number of buffers in the pool
# TYPE jvm_buffer_count_buffers gauge
jvm_buffer_count_buffers{id="mapped",} 0.0
jvm_buffer_count_buffers{id="direct",} 4.0
# HELP jvm_memory_committed_bytes The amount of memory in bytes that is committed for the Java virtual machine to use
# TYPE jvm_memory_committed_bytes gauge
jvm_memory_committed_bytes{area="nonheap",id="CodeHeap 'profiled nmethods'",} 1.048576E7
jvm_memory_committed_bytes{area="heap",id="G1 Survivor Space",} 9437184.0
jvm_memory_committed_bytes{area="heap",id="G1 Old Gen",} 5.8720256E7
jvm_memory_committed_bytes{area="nonheap",id="Metaspace",} 4.4957696E7
jvm_memory_committed_bytes{area="nonheap",id="CodeHeap 'non-nmethods'",} 2555904.0
jvm_memory_committed_bytes{area="heap",id="G1 Eden Space",} 9.1226112E7
jvm_memory_committed_bytes{area="nonheap",id="Compressed Class Space",} 5636096.0
jvm_memory_committed_bytes{area="nonheap",id="CodeHeap 'non-profiled nmethods'",} 2686976.0
...

정상적으로 호출되었다면 위와 같은 정보들을 확인할 수 있을 것이다.

위의 매트릭 정보를 수집하기 위해 prometheus.yml 설정 파일 수정

# A scrape configuration containing exactly one endpoint to scrape:
# Here it's Prometheus itself.
scrape_configs:
  # The job name is added as a label `job=<job_name>` to any timeseries scraped from this config.
  - job_name: 'prometheus'

    # metrics_path defaults to '/metrics'
    # scheme defaults to 'http'.

    static_configs:
    - targets: ['localhost:9090']

  - job_name: 'spring-actuator'
    metrics_path: '/actuator/prometheus'
    scrape_interval: 5s
    static_configs:
    - targets: ['localhost:7070']

job_name: 'spring-actuator' 부분부터 추가된 정보이다.

설정 정보 수정이 완료되었다면 압축 해제한 프로그램 폴더의 prometheus.exe를 실행한다.
